ডিস্কভার পাওয়ার ভ্যাকুয়াম রেক শুকানোর মেশিন শুকানোর প্রয়োজনের জন্য

রেক ড্রায়ারের গঠনঃ

র্যাক ড্রায়ারের পুরো ডিভাইসটি মূলত র্যাক দাঁতের চলমান অংশ, ভ্যাকুয়াম অংশ, গরম এবং সংগ্রাহক অংশ নিয়ে গঠিত। ফিড পোর্ট থেকে শুকনো উপাদান যোগ করার পরে,খাওয়ানোর পোর্টটি শক্তভাবে আবৃত, এবং গরম পানি শেল জ্যাকেট মধ্যে পাস করা হয়, এবং ভ্যাকুয়াম পাম্প চালু করা হয়। দাঁত rake গ্রুপ দিয়ে সজ্জিত rake ড্রায়ার প্রধান খাদ মোটর দ্বারা চালিত হয়,এবং হ্রাসকারী দ্বারা হ্রাস করার পরে প্রায় 4r / মিনিট গতিতে এগিয়ে এবং পিছনে ঘোরানো হয়. দাঁতের র্যাকের অগ্রগতির সাথে উপাদানটি উভয় পক্ষের দিকে সরে যায়; যখন দাঁতের র্যাক বিপরীত দিকে ঘোরে, তখন উপাদানটি উভয় পক্ষ থেকে মাঝখানে একত্রিত হয়।কারণ উপাদানটি একপাশে গরম পানি দ্বারা পরোক্ষভাবে গরম করা হয় এবং অন্যপাশে র্যাক দাঁত দ্বারা সমানভাবে আলোড়িত হয়ভ্যাকুয়াম সিস্টেমের কর্মের অধীনে, বাষ্পীভূত জলীয় বাষ্প শুকনো ধুলো সংগ্রাহক, ভিজা ধুলো সংগ্রাহক, এবং condenser মাধ্যমে পাস,এবং ভ্যাকুয়াম পাম্প আউটলেট থেকে discharged হয়.

শুকনো ধুলো সংগ্রাহক বাষ্পীভূত জলীয় বাষ্প দ্বারা বহন করা উপাদানগুলি এবং জলীয় বাষ্প ঘনীভূত হওয়ার পরে জলকে ধরে রাখে।ভিজা ধুলো সংগ্রাহক আরও বাষ্পীভূত জলীয় বাষ্প ঘনীভূত করে এবং আটকানো শক্ত পদার্থ ধারণ করেক্ষতিকারক পদার্থ শুকানোর সময় পরিবেশ দূষণ এড়াতে ধুলো সংগ্রাহকের কার্যকারিতা উন্নত করতে হবে।

কনডেনসারটি মূলত বাষ্পীভূত জলীয় বাষ্পকে আরও ঘনীভূত করতে এবং শুকানোর শূন্যতা পাম্পটি উচ্চ শূন্যতা ডিগ্রি বজায় রাখতে পারে তা নিশ্চিত করার জন্য ঘনীভূত জলটি স্রাব করতে ব্যবহৃত হয়,যা উপাদানটির অভ্যন্তরীণ এবং পৃষ্ঠের আর্দ্রতাকে আরও ভালভাবে গ্যাসীকরণ করতে সহায়তা করে- ভিজা পদার্থের শুকানোর সময় উপাদানটির বৈশিষ্ট্য, ইনপুট এবং আউটপুটের আর্দ্রতা ধারণের জন্য বিভিন্ন প্রয়োজনীয়তা, অপারেশন চলাকালীন ভ্যাকুয়াম ডিগ্রী,এবং শুকানোর মাধ্যমের তাপমাত্রাসাধারণত ১০ ঘণ্টার বেশি সময় লাগে।

1. রেক ড্রায়ারের শেল কাঠামো
শেলটি একটি অনুভূমিক ইস্পাত সিলিন্ডারের সমন্বয়ে গঠিত যা একটি ঝালাই গরম করার বাইরের জ্যাকেট এবং উভয় প্রান্তে ফ্ল্যাঞ্জ সহ একটি কভার।ঢাকনা এবং ইস্পাত শেল মিলে অংশ এবং ভরাট অংশ কাটা প্রয়োজন, এবং ঢাকনা এবং সিলিন্ডার কেন্দ্র লাইন 5mm দ্বারা ভিন্ন হওয়া উচিত। ইনস্টল করার সময়, ঢাকনা কেন্দ্র লাইন সিলিন্ডার কেন্দ্র লাইন চেয়ে কম হওয়া উচিত,যখন দাঁত ঘুরবে,, শেলের নীচের দিকে উপাদানটি সহজেই আনলোড করা যায়। পুরো শেলটি দুটি স্যাডল সমর্থনগুলিতে স্থাপন করা হয়।মনে রাখবেন যে জ্যাকেট গরম করা হয় যখন সরঞ্জাম প্রসারণ দ্বারা সৃষ্ট চাপ এড়াতে সমর্থন এবং ফাউন্ডেশন এক মধ্যে আন্দোলন জন্য একটি নির্দিষ্ট পরিমাণের জায়গা থাকা উচিত.
2. রেক ড্রায়ারের রেক দাঁতের গঠন
রেক ড্রায়ারের রেক দাঁতের ডিভাইসটি বাম এবং ডান দিকের রেক দাঁতের দুটি গ্রুপের সমন্বয়ে গঠিত,যাহা যথাক্রমে ট্রান্সমিশন শ্যাফ্টের উভয় পাশে বিপরীত কোণে স্লিভ করা হয়. রেক ড্রায়ারের রেক দাঁতের মাথার একটি বর্গাকার গর্ত রয়েছে যা ট্রান্সমিশন শ্যাফ্টের সাথে মেলে। যখন একত্রিত হয়, তখন সংলগ্ন রেক দাঁতগুলি 90 ডিগ্রি দ্বারা পৃথক হয়। রেক দাঁতের শেষে দুটি আকার রয়েছে,একটি সমতল এবং প্যাডল আকৃতির, এবং অন্যটিও সমতল তবে অনিয়মিত। তবে তারা সবাই ড্রাইভ শ্যাফ্টের অক্ষের (যেমন বাম এবং ডান) একটি নির্দিষ্ট কোণে রয়েছে।প্যাডল আকৃতির র্যাক দাঁত সরঞ্জাম মাঝখানে ব্যবহার করা হয়, এবং বিশেষ আকৃতির হ্যাক দাঁতগুলি শুকানোর শেষের দিকে ব্যবহার করা হয় যাতে কভারটির অভ্যন্তরীণ প্রাচীরের পৃষ্ঠের সাথে মানানসই হয়। হ্যাক দাঁতগুলি একপাশে ইনস্টল করা হয়,এবং ডান হাতের হ্যাক দাঁত অন্য দিকে ইনস্টল করা হয়সুতরাং যখন উপাদান যোগ করা হয়, যখন rake দাঁত এগিয়ে এবং বিপরীত ঘোরাতে, উপাদান উভয় পক্ষের এবং তারপর মাঝখানে সরানো যেতে পারে, যাতে উপাদান সমানভাবে stirred হয়।একদিকে, উপকরণটি গ্যাসিফিকেশন পৃষ্ঠের বৃদ্ধি পায়, যখন এটি শেলের অভ্যন্তরীণ প্রাচীরের সাথে যোগাযোগ করে, এবং অন্যদিকে, উপাদানটি পেষণ করা যেতে পারে,এবং শুকানোর প্রক্রিয়াকে উৎসাহিত করা হয়.
উপরন্তু, র্যাক দাঁতের চারটি কোয়ার্ড্যান্টের প্রতিটিতে, ডিভাইসের প্রাচীরটি আঘাত করার জন্য উভয় প্রান্ত বন্ধ এবং প্রধান শ্যাফ্টের সমান্তরাল একটি বিরামবিহীন ইস্পাত পাইপ স্থাপন করা হয়,যা ক্লিয়ারিং এবং ক্রাশিং উপকরণগুলিতে একটি নির্দিষ্ট প্রভাব ফেলে. হ্যাক দাঁত সাধারণত ঢালাই ইস্পাত তৈরি করা হয়। ড্রাইভ শ্যাফ্ট অপারেশন সময় টর্ক এবং নমন মুহূর্ত সাপেক্ষে হয়। নির্দিষ্ট শক্তি প্রয়োজনীয়তা পূরণ ছাড়াও, এই মেশিনটি একটি শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী, শক্তিশালী,ড্রাইভ শ্যাফ্টের শেলের অভ্যন্তরীণ পৃষ্ঠের সাথে আটকে না যাওয়ার জন্য পর্যাপ্ত অনমনীয়তা থাকতে হবেড্রাইভ শ্যাফ্ট সাধারণত মডেল ইস্পাত উপাদান থেকে তৈরি করা হয়।
3. হ্যাক টুথ ডিভাইস এবং শেলের মধ্যে সিলিং। হ্যাক শুকানোর মেশিনের শুকানোর নীতি থেকে জানা যায় যে উপাদানটি শুকানোর মধ্যে গরম করা হয়,উপাদান মধ্যে আর্দ্রতা বাষ্পীভূত হয়, এবং ভ্যাকুয়াম ডিভাইসটি বাষ্পীভূত জলীয় বাষ্পটি বের করার জন্য একটি উচ্চ ভ্যাকুয়াম তৈরি করে, যা উপাদান এবং পৃষ্ঠের আর্দ্রতার অভ্যন্তরে আর্দ্রতা ছড়িয়ে পড়ে।যদি খাদ এবং শেল মধ্যে সীল ভাল নয়, সরঞ্জামটিতে ভ্যাকুয়ামের ডিগ্রি ব্যাপকভাবে হ্রাস পাবে; একই সময়ে, ঠান্ডা বাতাসের প্রবেশ সরঞ্জামটিতে উপাদানটির তাপমাত্রা হ্রাস করবে এবং শুকানোর দক্ষতা প্রভাবিত করবে।র্যাক দাঁত ডিভাইস এবং শেল মধ্যে সীল সাধারণত ফিলার হিসাবে অ্যাজবেস্টস ব্যবহার করে, যা একটি সহজ এবং কার্যকর সিলিং কাঠামো। এই সিলিং কাঠামো এছাড়াও rake দাঁত একসাথে চাপ, rake দাঁত শেষ মুখ উপর পরিধান কমাতে। উপরে টাইপ ছাড়াও,র্যাক শুকানোর মেশিনে একটি জ্যাকেট এবং একটি ট্রান্সমিশন শ্যাফ্ট রয়েছে যা জলীয় বাষ্প পাস করে, এবং ট্রান্সমিশন শ্যাফ্ট এবং হ্যাক দাঁত সমন্বয়।

টেকনিক্যাল স্পেসিফিকেশনঃ

দ্রষ্টব্যঃ পানির বাষ্পীভবনের পরিমাণ উপাদানটির বৈশিষ্ট্য এবং গরম বায়ু প্রবেশ এবং প্রস্থান তাপমাত্রার সাথে সম্পর্কিত। যখন প্রস্থান তাপমাত্রা 90 °C হয়,জল বাষ্পীভবন কার্ভ উপরের চিত্রটিতে দেখানো হয়েছে (রেফারেন্সের জন্য)যেহেতু পণ্যটি ক্রমাগত আপডেট করা হয়, তাই পূর্বের নোটিশ ছাড়াই সংশ্লিষ্ট পরামিতিগুলি পরিবর্তন করা হবে।

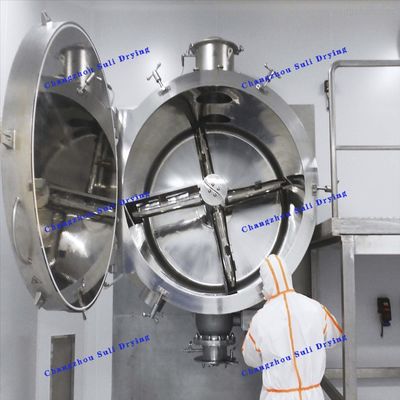

সরঞ্জামের ছবি:
